Ein häufiges Solarmodul für das Hausdach misst 176,2 × 113,4 cm, also etwa 1,76 × 1,13 m. Es belegt rund 2 m² und ist je nach Modell beispielsweise mit 450 bis 500 Watt erhältlich. Ein verbindliches Standardmaß gibt es jedoch nicht: Auch bei gleicher Leistung können Länge, Breite und Gewicht verschieden sein.
Hier finden Sie die wichtigsten Modulgrößen, konkrete Datenblattbeispiele und eine Rechnung zur Dachbelegung. Einen Überblick über Technik und Auswahl bietet der Ratgeber zu Solarmodulen.
- Häufiges Hausdachformat: 176,2 × 113,4 cm, etwa 2 m²
- Maßtabelle: kompakte Hausdachmodule und größere Module im direkten Vergleich
- Leistungsklassen: Die Wattzahl allein legt die Größe nicht fest
- Gewicht: bei den gezeigten Hausdachmodulen rund 20–24 kg
- Dachbelegung: Länge und Breite der freien Dachflächen sind wichtiger als die Gesamtfläche allein
Wie groß ist ein Solarmodul?
Die Maße hängen unter anderem von Größe und Anordnung der Solarzellen ab. Die Leistung hängt zusätzlich vom Wirkungsgrad ab: Zwei gleich große Module können deshalb unterschiedliche Wattzahlen haben.

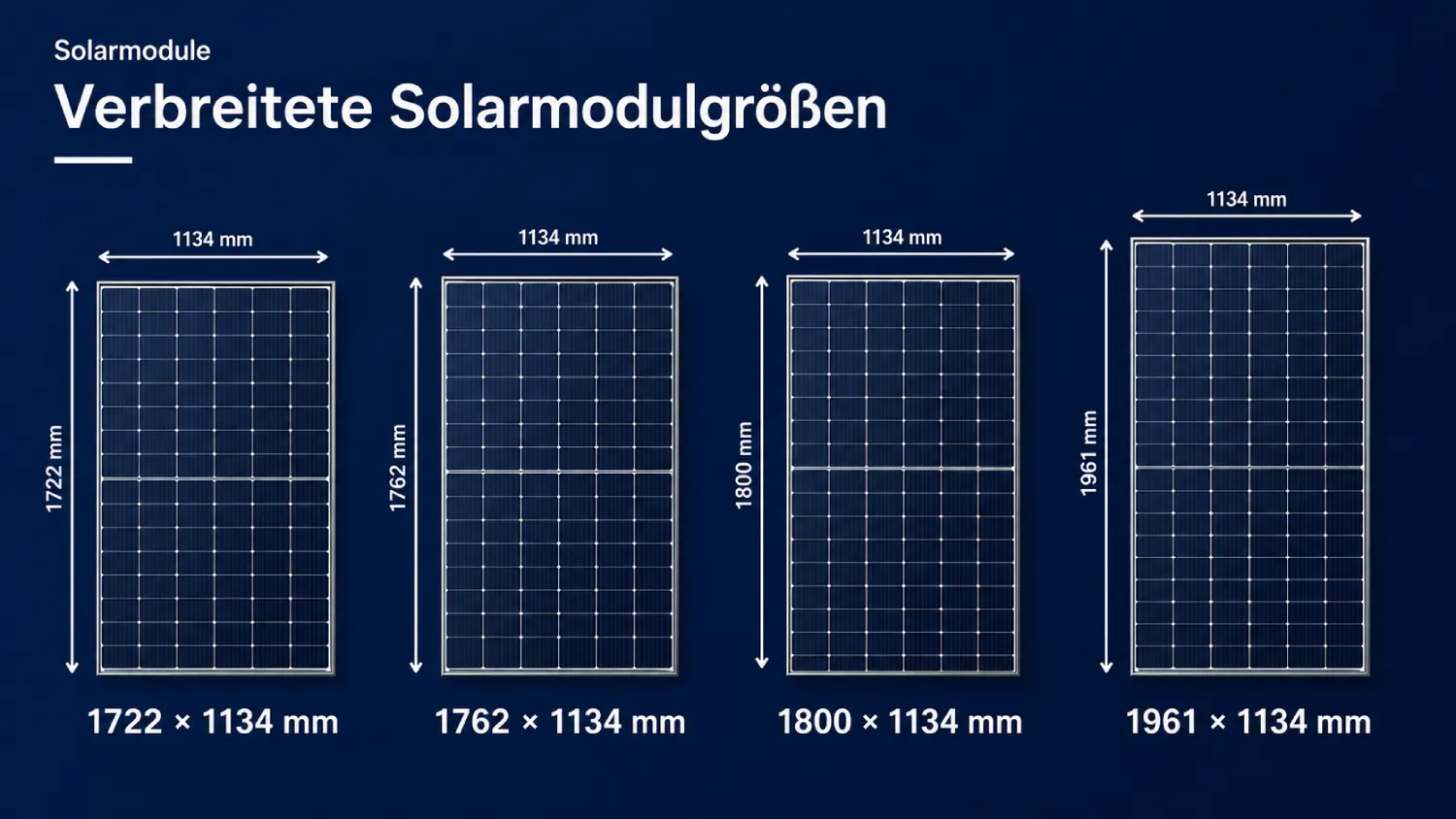

Verbreitete Solarmodul-Größen im Überblick
Die Tabelle zeigt konkrete Varianten aus unserer Moduldatenbank. Die Fläche ist aus den Außenmaßen berechnet; Gewicht und Leistungsbereich gehören jeweils zur genannten Ausführung.
| Modell / Ausführung | Maße (Länge × Breite) | Fläche | Leistung | Gewicht |
|---|---|---|---|---|
| Solarwatt Panel classic H 2.0 black | 170,8 × 113,4 cm | 1,94 m² | 390–400 Wp | 20,2 kg |
| AIKO Neostar 3P MCE54 | 176,2 × 113,4 cm | 2,00 m² | 470–500 Wp | 21,1 kg |
| LONGi EcoLife LR7-54HVB | 180,0 × 113,4 cm | 2,04 m² | 475–495 Wp | 21,6 kg |
| Trina Vertex S+ NEG18R.28 | 196,1 × 113,4 cm | 2,22 m² | 485–510 Wp | 23,5 kg |
Quellen: Datenblätter Solarwatt, AIKO, LONGi und Trina. Die Beispiele sind keine vollständige Marktübersicht. Weitere Modelle finden Sie im Solarmodul-Test und Vergleich.
Sind die Maße von PV-Modulen genormt?
Es gibt kein einheitliches Außenmaß für alle Solarmodule. Die Breite von 1134 mm ist bei vielen Serien verbreitet, andere Hersteller verwenden abweichende Formate. Selbst innerhalb einer Marke ändern sich Maße zwischen Modellreihen.
Für die Montage zählen deshalb immer Länge, Breite, Rahmenhöhe und zulässige Klemmbereiche des konkreten Datenblatts. Bei einem Austausch muss zusätzlich die elektrische Kompatibilität geprüft werden. Gleiche Wattzahl bedeutet weder gleiche Größe noch passende Anschlüsse.
Größere Modulformate für Gewerbe- und Freiflächenanlagen
Großmodule benötigen mehr Platz pro Stück und sind meist schwerer. Sie können auf großen, einfachen Dachflächen sinnvoll sein. Bei kleinen oder verwinkelten Hausdächern passen kompaktere Module oft flexibler zwischen Dachfenster, Gauben und Ränder.
| Modulformat | Maße in Metern | Fläche |
|---|---|---|
| 2278 × 1134 mm | 2,278 × 1,134 m | 2,58 m² |
| 2382 × 1134 mm | 2,382 × 1,134 m | 2,70 m² |
| 2465 × 1134 mm | 2,465 × 1,134 m | 2,80 m² |
| 2384 × 1303 mm | 2,384 × 1,303 m | 3,11 m² |
Ein Beispiel ist Trinas Vertex N NEG19RC.20: In der erfassten Ausführung stehen 610–635 Wp auf 2382 × 1134 mm bei 33 kg Gewicht. Ein größeres Modul spart Stückzahl, aber nicht automatisch Dachfläche: Entscheidend sind Wirkungsgrad und Belegungsplan.
Modulgröße und Leistung: 400-, 500- und 600-Watt-Module
Wie groß sind 300-Watt-Solarmodule?
Bei älteren starren Dachmodulen mit rund 300 Wp sind Maße um 1,65–1,70 m × 1,00 m anzutreffen. Ein Beispiel ist der Solarwatt Vision 60M mit 305–320 Wp: Er misst 168 × 99 cm. Solche Formate sind vor allem bei Bestandsanlagen und Ersatzmodulen relevant. Mobile oder flexible 300-Watt-Module können ganz andere Maße haben. Für einen Austausch zählt das genaue Modell, nicht die Leistungsklasse allein.
400-Watt-Module (kompakte Dachmodule)
400-Watt-Solarmodule liegen beispielsweise bei 170,8 × 113,4 cm, wie das Solarwatt-Modell in der Tabelle. Auch das Format 172,2 × 113,4 cm ist in dieser Leistungsklasse verbreitet. Eine feste Zuordnung „400 Watt = ein bestimmtes Maß“ gibt es nicht.
Wie groß ist ein 500-Watt-Solarmodul?
Ein 500-Watt-Modul kann bereits 176,2 × 113,4 cm messen, etwa der AIKO Neostar 3P. Andere Modelle brauchen für dieselbe Leistung mehr Fläche. 500 Watt sind deshalb nicht automatisch ein Großmodulformat.
Konkrete Beispiele:
- AIKO Neostar 3P MCE54: bis 500 Wp bei 1762 × 1134 mm
- LONGi EcoLife LR7-54HJD: bis 510 Wp bei 1800 × 1134 mm
- Trina Vertex S+ NEG18RC.27: bis 515 Wp bei 1961 × 1134 mm
Die genannten Leistungen beziehen sich auf diese Varianten. Sie sind keine technische Obergrenze für Hausdachmodule.
600- bis 700-Watt-Module (Gewerbe und Freifläche)
600-Watt-Module und größer sind meist deutlich länger als kompakte Hausdachmodule. Häufige Formate liegen um 2,3–2,4 m Länge bei etwa 1,13–1,30 m Breite. Die genauen Maße hängen auch hier von Serie und Wirkungsgrad ab.
Typische Vertreter:
- 2382 × 1134 mm: rund 2,70 m² Modulfläche
- 2384 × 1303 mm: rund 3,11 m² Modulfläche
Solche Module sind auf Hausdächern eher unüblich: Das Gewicht von über 30 kg, die größere Fläche und die größere Modul-Breite (im Fall des G12-Quadrats 1,3 m) machen die Handmontage schwerer und reduzieren die Flexibilität bei verwinkelten Dachflächen.
Welche Modulgröße passt zu meinem Dach?
Wichtig sind zwei Fragen:
- Wie viele Module passen auf das Dach? Dazu braucht es einen maßstäblichen Reihenplan mit Dachabmessungen, Randabständen, Hindernissen und Wartungswegen. Eine Flächendivision ist nur eine erste Obergrenze.
- Welche Leistung soll erreicht werden? Vergleichen Sie die Leistung aller tatsächlich passenden Module. Ein längeres Modul mit mehr Watt kann ungünstiger sein, wenn dadurch eine ganze Reihe entfällt.
Beispielrechnung: Auf 55 m² stehen rechnerisch 55 / 2,00 = 27,5 Modulflächen zur Verfügung. Ob davon 23–25 ganze Module passen, hängt von der Dachgeometrie ab. Falls 23–25 Module mit je 460 Wp belegbar sind, ergeben sich 10,58–11,50 kWp; siehe PV-Anlage mit 10 kWp.
Für einen Reihenplan rechnen Sie mit ganzen Modulen: In einem bereits um Randabstände und Hindernisse verkleinerten Rechteck von 6 × 4 m passen geometrisch zum Beispiel fünf Module à 1,134 m nebeneinander und zwei Reihen à 1,762 m. Das sind zehn Module. Klemmenabstände und Montagefugen müssen zusätzlich in die verbleibenden Zwischenräume passen; aufgeständerte Reihen brauchen außerdem Platz für ihre Neigung und mögliche Verschattung.
Eine genauere Belegung lässt sich mit dem Flachdach-Rechner und mit den Plan-Tools des Installateurs ermitteln. Auch kleine Maßunterschiede zwischen Solarmodul-Herstellern können entscheiden, ob eine weitere Reihe passt.
Wie groß darf ein Solarmodul sein?
Baurechtlich sind die Technischen Baubestimmungen des jeweiligen Bundeslandes maßgeblich. Nordrhein-Westfalen hat beispielsweise Erleichterungen für Module mit mechanisch gehaltenen Glasdeckflächen bis 3 m² Einzelglasfläche eingeführt (amtliche Veröffentlichung). Daraus folgt keine pauschale Freigabe jeder Montageart: Dach-PV, Fassade und Überkopfverglasung müssen getrennt betrachtet werden. Der Fachbetrieb prüft die für den Einbau geltenden Nachweise.
Wie schwer sind moderne Solarmodule?
Typische Gewichte:
- Die vier Hausdachbeispiele in der Tabelle: 20,2–23,5 kg pro Modul
- Trina Vertex N NEG19RC.20 mit 2,70 m²: 33 kg pro Modul
- Spezielle Leichtmodule: können deutlich leichter sein; Bauart und Befestigung unterscheiden sich von üblichen Glasmodulen
Genaueres dazu im Artikel zum Gewicht von Solarmodulen.
Historie: vom 60-Zellen-Modul zum 108-Halbzellen-Standard
Die wichtigsten Modulgenerationen im Überblick:
| Zeitraum | Dominierender Wafer | Typische Modulmaße | Typische Leistung |
|---|---|---|---|
| 2012–2018 | M2 (156 mm) | 1660 × 990 mm (60 Vollzellen) | 240–280 W |
| 2018–2020 | M6 (166 mm) | 1755 × 1038 mm (120 Halbzellen) | 370–410 W |
| 2020–2024 | M10 (182 mm) | 1722 × 1134 mm (108 Halbzellen) | 405–450 W |
| 2022 → heute | M10R / G12R | 1762 × 1134 mm | 430–500 W |
| 2023 → heute | M11 | 1800 × 1134 mm | 470–510 W |
Größere Zellen, die Halbzellen-Technik und höhere Wirkungsgrade haben die Leistung pro Modul gesteigert. Die Tabelle beschreibt typische Entwicklungsschritte; die Generationen überschneiden sich. Details zu den Zellabmessungen stehen im Ratgeber zu Wafer-Größen.
