Photovoltaik-Anlagen werden auf dem Flachdach entweder mit Ankern direkt im Dach verschraubt oder mithilfe von Ballast beschwert, ohne die Dachhaut zu durchdringen. Welche Methode infrage kommt, hängt von der Tragfähigkeit des Dachs, der Windlastzone und dem gewählten Montagesystem ab. Dieser Ratgeber zeigt Schritt für Schritt, wie die Befestigung auf dem PV-Flachdach abläuft und welche Aufständerungstypen es gibt.
- Planung und Vorbereitung: Belegungsplan sowie Statik- und Dachprüfung vor Montagebeginn
- Zwei Befestigungsarten: Verankerung mit Dachdurchdringung oder Ballastierung ohne Dachdurchdringung
- Ablauf der Montage: Grundgestell, Bautenschutzmatte, Aufständerung, anschließend Verankerung oder Ballastierung
- Thermische Trennfugen und maximale Feldgrößen richten sich nach der Systemanleitung, nicht pauschal nach 10 Metern
- Montagearten: Süd, Ost-West oder eine freigegebene dachparallele Lösung
Planung und Vorbereitung: PV-Anlage auf Flachdach montieren
Vor der Montage müssen Dachzustand, Tragfähigkeit und Belegungsplan zusammen geprüft werden. Neben der Masse der PV-Anlage zählen lokale Auflagerlasten, Langzeitdruck auf die Dämmung sowie Wind- und Schneelastkombinationen. Der sichere Zugang und Schutz gegen Absturz und Durchsturz sind vor Beginn festzulegen.
Dafür wird das Flachdach vermessen und es werden wichtige Daten gesammelt:
- Länge und Breite vom Flachdach
- Hindernisse auf dem Dach
- Höhe der Attika
- Höhe vom Flachdach
- Windlastzone
- Schneelastzone
- Art der Dacheindeckung
- verwendetes Solarmodul
- zulässige Langzeitdruckbelastung der Wärmedämmung (falls vorhanden)
- Dachgefälle, Materialverträglichkeit und vor Ort ermittelter Haftreibungsbeiwert
- Entwässerung, Wartungswege, Brandschutz und Absturzsicherung

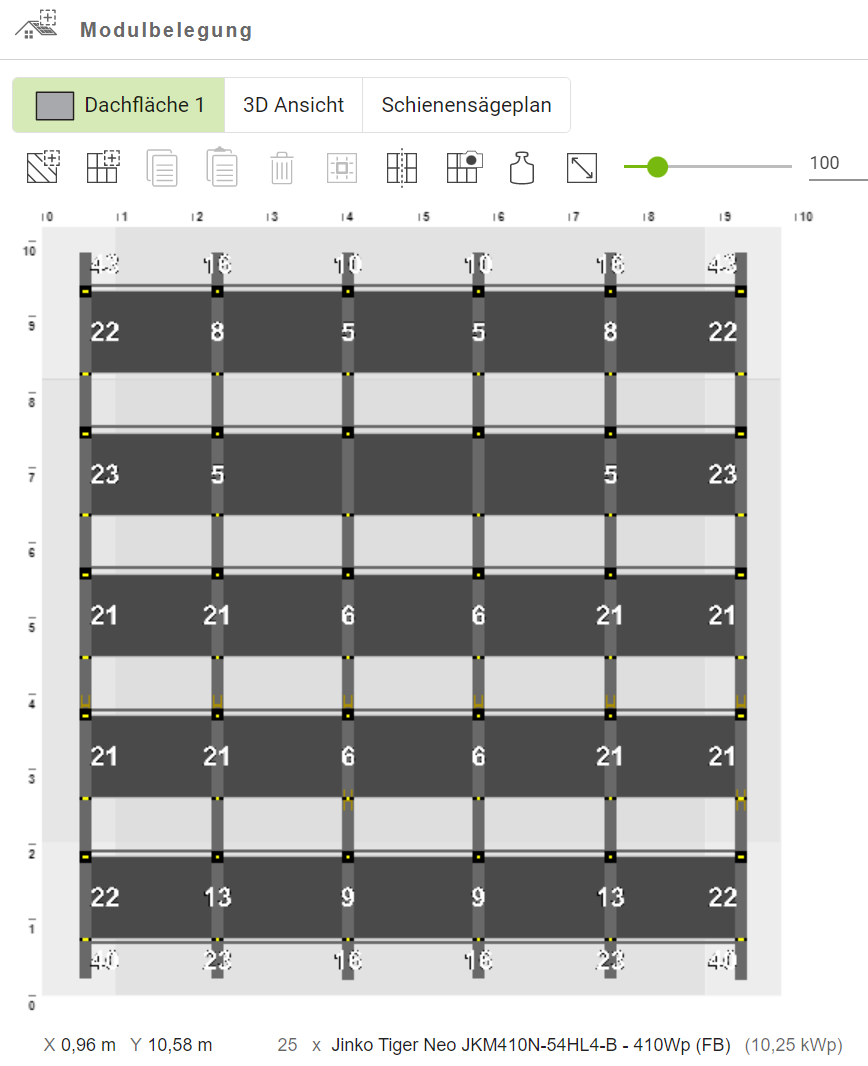

Wenn alle benötigten Informationen gesammelt sind, kann der Belegungsplan erstellt werden, entweder als händische Zeichnung oder mithilfe einer Software. Die meisten Anbieter von PV-Unterkonstruktionen stellen dem Solarteur eine kostenlose Simulationssoftware zur Verfügung, etwa K2 Base. Je nach verwendetem Montagesystem werden dabei unterschiedliche Abstände auf dem Flachdach benötigt.
Mithilfe des Dachbelegungsplans ist genau klar, wie viele Module auf das Dach passen, welche Teile vom Montagesystem wohin gehören und an welchen Punkten die Verankerung oder Ballastierung stattfindet.
Vor dem Montagebeginn werden Dachstuhl und Dachhaut überprüft: Gibt es Risse, Beschädigungen oder poröse Stellen? Das Flachdach sollte zudem frei von Verunreinigungen, Wasser und Schnee sein.
Unebenheiten dürfen nur entsprechend der Systemanleitung ausgeglichen werden. Beliebig untergelegte oder gestapelte Matten können Lastverteilung und Reibung verändern; größere Schäden oder Gefälleprobleme sind vorher fachgerecht zu beheben.
Wie wird eine Photovoltaik-Anlage auf dem Flachdach befestigt?
Das Flachdach-Montagesystem der PV-Anlage wird entweder direkt mit Befestigungsplatten in der Tragkonstruktion des Flachdachs verankert, oder die aerodynamisch optimierte Unterkonstruktion wird mithilfe einer Beschwerung ohne Dachdurchdringung befestigt.
Im ersten Schritt der Befestigung wird das Grundgestell auf dem Dach verteilt. Es wird gemäß Belegungsplan an die richtige Stelle gebracht.
Nun werden die Schienen der Unterkonstruktion gemäß Montageanleitung mit Bautenschutzmatten beklebt. Bei vielen Systemen sind die Schutzmatten bereits integriert.
Die Bautenschutzmatte schützt die Dachhaut und beeinflusst die Haftreibung. Verträglichkeit mit der Dachbahn, zulässige Druckbelastung und der tatsächlich gemessene Reibwert müssen zur Berechnung passen. Anordnung und Unterbrechungen folgen der Systemanleitung; Abläufe und Entwässerungswege bleiben frei.
Jetzt wird die Aufständerung, in der Regel als Metallstütze oder in Dreiecksform, mit der Grundschiene verschraubt. Manche Befestigungssysteme haben einen flexiblen Neigungswinkel, der gleichmäßig eingestellt und fixiert werden muss.
Verbinder koppeln die vorgesehenen Systemteile. Thermische Trennungen und maximale Feldgrößen sind herstellerspezifisch. Die frühere Orientierung „oft ab 10 Metern“ ist keine allgemeine Montagegrenze.
Schutzpotentialausgleich, Erdung und ein vorhandenes Blitzschutzsystem werden durch die Elektro-/Blitzschutzplanung abgestimmt. Nicht jede Unterkonstruktion darf ohne Prüfung direkt an die Fangeinrichtung angeschlossen werden.
Wenn das Grundgestell fertig montiert ist, findet entweder die Verankerung mit dem Dach statt, oder die Ballastierung (gemäß Beschwerungsplan) wird vorgenommen. Damit ist das Montagesystem gegen Verrutschen und Abheben gesichert.
Die Module werden in den freigegebenen Klemmbereichen mit vorgegebenem Drehmoment befestigt. DC-Leitungen und Steckverbinder gehören in fachkundige Hände: passende Stecksysteme, Zugentlastung, Schutz vor Scheuern und stehendem Wasser sind zu beachten. Eine solche Ablaufübersicht ist keine Elektro-DIY-Anleitung.
Windleitbleche werden nur montiert, wenn die konkrete Ausführung sie vorsieht. Weglassen oder Hinzufügen kann die Aerodynamik verändern und damit den Ballastnachweis ungültig machen.
Arten der PV-Flachdachbefestigung
Verankerung mit dem Dach
Das PV-Befestigungssystem hat über die Grundschiene Kontakt zur Dachhaut. Soll die Photovoltaik-Anlage fest mit dem Flachdach verschraubt werden, kommen Anker, Montagefüße oder Befestigungsplatten etablierter Systemanbieter zum Einsatz, etwa von K2 Systems, IBC Solar oder Novotegra.
Verankerungen durchdringen die Abdichtung und benötigen ein fachgerecht geplantes, dauerhaft gewartetes Anschlussdetail. Sie sind nicht grundsätzlich eine mangelhafte Lösung, sondern können bei geringer Ballastreserve die geeignete Alternative sein.
Ballastsystem
Die Flachdach-Unterkonstruktion kann mit Ballast beschwert werden, um sie an Ort und Stelle zu fixieren. Als Beschwerung werden meistens Betonplatten oder Kieswannen verwendet. Der Vorteil dabei ist, dass die Photovoltaik-Anlage auf dem Flachdach keine Dachdurchdringung benötigt.
Ballast erhöht die Dach- und Auflagerlasten. Kleine Dächer oder Garagendächer haben nicht automatisch genügend Reserve; auch dort ist eine projektbezogene Tragfähigkeitsprüfung erforderlich.
Aufständerungstypen für Photovoltaik-Flachdach
Es gibt grundsätzlich drei Typen der Aufständerung der PV-Anlage für das Flachdach:
- Südausrichtung
- Ost-West-Ausrichtung
- Dachparallel (flach auf dem Dach)
Bei der Südausrichtung werden die Solarmodule angewinkelt und in Richtung Süden ausgerichtet. Damit kein Schattenwurf entsteht, muss der Abstand der Solarmodule auf dem Flachdach genau berechnet werden. Generell gilt: Je höher der Aufstellwinkel, desto größer auch der benötigte Reihenabstand.
Der Vorteil der Südausrichtung ist der optimierte Stromertrag pro Leistungseinheit (kWh pro kWp). Der Nachteil besteht in der schlechteren Flächenausnutzung aufgrund der benötigten Abstände.
Daher kann die PV-Anlage auf dem Flachdach auch in Richtung Ost-West ausgerichtet werden. Das Montagesystem benötigt bei dieser Variante deutlich geringere Abstände, sodass bei gleicher Fläche mehr Leistung installiert werden kann.
Dachparallele Montage benötigt ein dafür freigegebenes System und geeignete Modul-, Entwässerungs- und Reinigungsbedingungen. Es gibt keine allgemeine Grenze, wonach sie erst ab 5° oder 10° möglich wäre. Ebenso folgt aus einer flachen Dachneigung keine pauschale Freigabe für reine Ballastierung.
PV-Flachdachbefestigung planen: einfach Angebote vergleichen
Über das Formular direkt unter diesem Artikel können Sie kostenlos und unverbindlich Angebote anfragen. Je nach Standort, Projekt und Verfügbarkeit sind bis zu fünf Angebote möglich. Vergleichen Sie Leistungsumfang, Dacharbeiten und die enthaltenen Planungsnachweise; das Formular ersetzt keine Statikprüfung.
