Die Flachdach-Photovoltaikanlage ist gut zur Stromerzeugung geeignet. Doch welche Montagesysteme gibt es, um PV-Module auf dem Flachdach zu befestigen? Passende Befestigungssysteme finden Sie in dieser Übersicht.
Wichtige Fakten über PV-Montagesysteme für das Flachdach
Dacheindeckung
Für jede Dacheindeckung gibt es ein passendes Montagesystem, z.B. für Bitumen, Folie, Kies, Blech oder Gründach.
Befestigung
Die Befestigung findet in der Regel allein durch eine Beschwerung des Montagegestells statt.
Montagesysteme
In der Tabelle befinden sich über 50 Montagesysteme für das Flachdach von den bekanntesten Herstellern.
Übersicht: PV-Unterkonstruktion Flachdach
Hersteller | Bezeichnung | Neigungswinkel | Aufständerung Typ | Fixierung | Modulausrichtung | Modullänge | Modulbreite | Gewicht Montagesystem | Abstand zu Dachrand | max. Winkel Flachdach | Bitumen | Folie | Kies | Beton | Begrünung | Trapezblech | Garantie | Datenblatt1 | Montageanleitung1 | Datenblatt | Montageanleitung |
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
Aerocompact | COMPACTFLAT SN 2 | 10° | einseitig oder zweiseitig | Ballast | horizontal | 1.550 - 2.384 mm | 950 - 1.303 mm | keine Angabe | 0 | 5° | Ja | Ja | Ja | Ja | Nein | Nein | 25 Jahre | https://echtsolar.de/wp-content/uploads/2023/03/Aerocompact-COMPACTFLAT-SN-2-Datenblatt-DE.pdf | https://echtsolar.de/wp-content/uploads/2023/03/Aerocompact-COMPACTFLAT-SN-2-Montageanleitung-DE.pdf | Datenblatt | Montageanleitung |
Aerocompact | COMPACTFLAT SN | 10° | einseitig oder zweiseitig | Ballast | horizontal | 1.500 - 2.250 mm | 950 - 1.050 mm | keine Angabe | 550 | 5° | Ja | Ja | Ja | Ja | Nein | Nein | 25 Jahre | https://echtsolar.de/wp-content/uploads/2023/03/Aerocompact-COMPACTFLAT-SN-Datenblatt-DE.pdf | https://echtsolar.de/wp-content/uploads/2023/03/Aerocompact-COMPACTFLAT-SN-Montageanleitung-DE.pdf | Datenblatt | Montageanleitung |
Aerocompact | COMPACTFLAT GS | 10° oder 15° | einseitig oder zweiseitig | Ballast | horizontal | 1.500 - 2.280 mm | 950 - 1.150 mm | keine Angabe | 550 | 5° | Ja | Ja | Ja | Ja | Ja | Nein | 25 Jahre | https://echtsolar.de/wp-content/uploads/2023/03/Aerocompact-COMPACTFLAT-GS-Datenblatt-DE.pdf | https://echtsolar.de/wp-content/uploads/2023/03/Aerocompact-COMPACTFLAT-GS-Montageanleitung-DE.pdf | Datenblatt | Montageanleitung |
Aerocompact | COMPACTFLAT S | 5, 10 oder 15° | einseitig | Ballast | horizontal | 1.500 - 2.250 mm | 950 - 1.150 mm | keine Angabe | 1200 | 5° | Ja | Ja | Ja | Ja | Ja | Nein | 25 Jahre | https://echtsolar.de/wp-content/uploads/2023/03/Aerocompact-COMPACTFLAT-S-Datenblatt-DE.pdf | https://echtsolar.de/wp-content/uploads/2023/03/Aerocompact-COMPACTFLAT-S-Montageanleitung-DE.pdf | Datenblatt | Montageanleitung |
ALTEC | FD_KOMPAKT | 15° | einseitig oder zweiseitig | Ballast | horizontal | 1.330 - 1.665 mm | 982 - 1.100 mm | keine Angabe | 500 | 3° | Ja | Ja | Nein | Nein | Nein | Nein | 10 Jahre | https://echtsolar.de/wp-content/uploads/2023/03/ALTEC-FD_KOMPAKT-Datenblatt-DE.pdf | https://echtsolar.de/wp-content/uploads/2023/03/ALTEC-FD_KOMPAKT-Montageanleitung-DE.pdf | Datenblatt | Montageanleitung |
ALTEC | FD_OPTIFLEX-10 | 10° | einseitig oder zweiseitig | Ballast | horizontal | keine Angabe | keine Angabe | keine Angabe | keine Angabe | 5° | Ja | Ja | Nein | Nein | Nein | Nein | 10 Jahre | https://echtsolar.de/wp-content/uploads/2023/03/ALTEC-FD_OPTIFLEX-10-Datenblatt-DE.pdf | nicht vorhanden | Datenblatt | |
ALTEC | ALTEC FD|SD_VARIO | 10 bis 30° | einseitig | Verankerung | horizontal oder vertikal | keine Angabe | keine Angabe | keine Angabe | keine Angabe | ohne Beschränkung | Ja | Ja | Nein | Ja | Nein | Ja | 10 Jahre | https://echtsolar.de/wp-content/uploads/2023/03/ALTEC-ALTEC-FD-SD_VARIO-Datenblatt-DE.pdf | nicht vorhanden | Datenblatt | |
B & K Solare Zukunft | IROC® S3 | 10 oder 15° | einseitig | Ballast | horizontal | 1.400 - 2.080 mm | 950 - 1.060 mm | keine Angabe | 0 | 10° | Ja | Ja | Ja | Nein | Ja | Ja | 10 Jahre | https://echtsolar.de/wp-content/uploads/2023/03/B-K-Solare-Zukunft-IROC®-S3-Datenblatt-DE.pdf | nicht vorhanden | Datenblatt | |
B & K Solare Zukunft | IROC® OW3 | 15° | zweiseitig | Ballast | horizontal | 1.400 - 2.080 mm | 950 - 1.060 mm | keine Angabe | 0 | 10° | Ja | Ja | Ja | Nein | Ja | Ja | 10 Jahre | https://echtsolar.de/wp-content/uploads/2023/03/B-K-Solare-Zukunft-IROC®-OW3-Datenblatt-DE.pdf | nicht vorhanden | Datenblatt | |
B & K Solare Zukunft | IROC® DP | 0° | flach aufliegend | Ballast oder Verankerung | horizontal oder vertikal | ohne Beschränkung | ohne Beschränkung | keine Angabe | 230 | keine Angabe | Ja | Ja | Nein | Nein | Nein | Nein | 10 Jahre | https://echtsolar.de/wp-content/uploads/2023/03/B-K-Solare-Zukunft-IROC®-DP-Datenblatt-DE.pdf | nicht vorhanden | Datenblatt | |
BauderSOLAR | Rentention | 10° | einseitig | Ballast | horizontal | keine Angabe | keine Angabe | keine Angabe | keine Angabe | 5° | Nein | Nein | Nein | Nein | Ja | Nein | 5 Jahre | https://echtsolar.de/wp-content/uploads/2023/03/BauderSOLAR-Rentention-Datenblatt-DE.pdf | https://echtsolar.de/wp-content/uploads/2023/03/BauderSOLAR-Rentention-Montageanleitung-DE.pdf | Datenblatt | Montageanleitung |
BauderSOLAR | Flachdach | 12° | einseitig | Ballast | horizontal | keine Angabe | keine Angabe | keine Angabe | keine Angabe | 3° | Ja | Ja | Nein | Nein | Nein | Nein | 5 Jahre | https://echtsolar.de/wp-content/uploads/2023/03/BauderSOLAR-Flachdach-Datenblatt-DE.pdf | https://echtsolar.de/wp-content/uploads/2023/03/BauderSOLAR-Flachdach-Montageanleitung-DE.pdf | Datenblatt | Montageanleitung |
IBC | AeroFix G3 Süd | 8, 10 oder 15° | einseitig | Ballast | horizontal oder vertikal | 1.500 - 2.100 mm | 980 - 1.150 mm | 7-8 kg/m² | 0 | 10° | Ja | Ja | Ja | Ja | Nein | Nein | 10 Jahre | https://echtsolar.de/wp-content/uploads/2023/03/IBC-AeroFix-G3-Sued-Datenblatt-DE.pdf | zusammen mit Datenblatt | Datenblatt | |
IBC | AeroFix G3 Ost-West | 8, 10 oder 15° | zweiseitig | Ballast | horizontal oder vertikal | 1.500 - 2.100 mm | 980 - 1.150 mm | 11 kg/m² | 0 | 10° | Ja | Ja | Ja | Ja | Nein | Nein | 10 Jahre | https://echtsolar.de/wp-content/uploads/2023/03/IBC-AeroFix-G3-Ost-West-Datenblatt-DE.pdf | zusammen mit Datenblatt | Datenblatt | |
IBC | AeroFlat G3 | 0° | flach aufliegend | Ballast oder Verankerung | horizontal oder vertikal | 1.500 - 2.100 mm | 980 - 1.150 mm | 11 kg/m² | 300 | 30° | Ja | Ja | Ja | Ja | Nein | Ja | 10 Jahre | https://echtsolar.de/wp-content/uploads/2023/03/IBC-AeroFlat-G3-Datenblatt-DE.pdf | zusammen mit Datenblatt | Datenblatt | |
K2 | Triangle/MultiAngle | 10 bis 45° | einseitig | Verankerung | horizontal oder vertikal | keine Angabe | keine Angabe | keine Angabe | 500 | 5° | Ja | Ja | Ja | Ja | Ja | Ja | 12 Jahre | https://echtsolar.de/wp-content/uploads/2023/03/K2-Triangle-MultiAngle-Datenblatt-DE.pdf | zusammen mit Datenblatt | Datenblatt | |
K2 | D-Dome 6 Classic LS | 9-10° | zweiseitig | Ballast | horizontal | 1.448 - 2.390 mm | 950 - 1.170 mm | keine Angabe | 600 | 3° | Ja | Ja | Ja | Ja | Ja | Ja | 12 Jahre | https://echtsolar.de/wp-content/uploads/2023/03/K2-D-Dome-6-Classic-LS-Datenblatt-DE.pdf | zusammen mit Datenblatt | Datenblatt | |
K2 | D-Dome 6 | 9-10° | zweiseitig | Ballast | horizontal | 1.448 - 2.390 mm | 950 - 1.170 mm | keine Angabe | 600 | 3° | Ja | Ja | Ja | Ja | Ja | Nein | 12 Jahre | https://echtsolar.de/wp-content/uploads/2023/03/K2-D-Dome-6-Datenblatt-DE.pdf | zusammen mit Datenblatt | Datenblatt | |
K2 | S-Dome 6 | 10 oder 15° | einseitig | Ballast | horizontal | 1.448 - 2.390 mm | 950 - 1.170 mm | keine Angabe | 600 | 3° | Ja | Ja | Ja | Ja | Ja | Nein | 12 Jahre | https://echtsolar.de/wp-content/uploads/2023/03/K2-S-Dome-6-Datenblatt-DE.pdf | zusammen mit Datenblatt | Datenblatt | |
K2 | S-Dome 6 Classic LS | 10 oder 15° | einseitig | Ballast | horizontal | 1.448 - 2.390 mm | 950 - 1.170 mm | keine Angabe | 600 | 3° | Ja | Ja | Ja | Ja | Ja | Ja | 12 Jahre | https://echtsolar.de/wp-content/uploads/2023/03/K2-S-Dome-6-Classic-LS-Datenblatt-DE.pdf | zusammen mit Datenblatt | Datenblatt | |
K2 | Tilt Up Vento | 20, 25 oder 30° | einseitig | Ballast | horizontal oder vertikal | 1.386 - 2.293 mm | 950 - 1.400 mm | keine Angabe | 600 | 3° | Nein | Nein | Ja | Ja | Ja | Nein | 12 Jahre | https://echtsolar.de/wp-content/uploads/2023/03/K2-Tilt-Up-Vento-Datenblatt-DE.pdf | zusammen mit Datenblatt | Datenblatt | |
K2 | Dome Zero System | 0° | flach aufliegend | Ballast | horizontal oder vertikal | 1.640 - 2.390 mm | 950 - 1.305 mm | keine Angabe | 600 | 10° | Ja | Ja | Ja | Ja | Nein | Nein | 12 Jahre | https://echtsolar.de/wp-content/uploads/2023/03/K2-Dome-Zero-System-Datenblatt-DE.pdf | zusammen mit Datenblatt | Datenblatt | |
Mounting Systems | Trifix ProLine | 10 bis 45° | einseitig | Ballast oder Verankerung | horizontal oder vertikal | keine Angabe | keine Angabe | keine Angabe | 0 | keine Angabe | Ja | Ja | Nein | Ja | Nein | Ja | 10 Jahre | https://echtsolar.de/wp-content/uploads/2023/03/Mounting-Systems-Trifix-ProLine-Datenblatt-DE.pdf | https://echtsolar.de/wp-content/uploads/2023/03/Mounting-Systems-Trifix-ProLine-Montageanleitung-DE.pdf | Datenblatt | Montageanleitung |
Mounting Systems | Light-S ProLine | 10 oder 15° | einseitig | Ballast | horizontal | keine Angabe | 900 - 1.134 mm | keine Angabe | keine Angabe | 5° | Ja | Ja | Ja | Ja | Ja | Ja | 10 Jahre | https://echtsolar.de/wp-content/uploads/2023/03/Mounting-Systems-Light-S-ProLine-Datenblatt-DE.pdf | https://echtsolar.de/wp-content/uploads/2023/03/Mounting-Systems-Light-S-ProLine-Montageanleitung-DE.pdf | Datenblatt | Montageanleitung |
Mounting Systems | Light-EW ProLine | 10 oder 15° | zweiseitig | Ballast | horizontal | keine Angabe | 900 - 1.134 mm | keine Angabe | keine Angabe | 5° | Ja | Ja | Ja | Ja | Ja | Ja | 10 Jahre | https://echtsolar.de/wp-content/uploads/2023/03/Mounting-Systems-Light-EW-ProLine-Datenblatt-DE.pdf | https://echtsolar.de/wp-content/uploads/2023/03/Mounting-Systems-Light-EW-ProLine-Montageanleitung-DE.pdf | Datenblatt | Montageanleitung |
Mounting Systems | Ramp System ProLine | 15° | einseitig | Verankerung | horizontal oder vertikal | keine Angabe | keine Angabe | keine Angabe | keine Angabe | keine Angabe | Ja | Ja | Nein | Ja | Nein | Ja | 10 Jahre | https://echtsolar.de/wp-content/uploads/2023/03/Mounting-Systems-Ramp-System-ProLine-Datenblatt-DE.pdf | nicht vorhanden | Datenblatt | |
Mounting Systems | FD3-S Premium Line | 10 oder 15° | einseitig | Ballast | horizontal | max. 2.144 mm | 950 - 1.134 mm | keine Angabe | keine Angabe | 5° | Ja | Ja | Ja | Ja | Ja | Ja | 10 Jahre | https://echtsolar.de/wp-content/uploads/2023/03/Mounting-Systems-FD3-S-Premium-Line-Datenblatt-DE.pdf | https://echtsolar.de/wp-content/uploads/2023/03/Mounting-Systems-FD3-S-Premium-Line-Montageanleitung-DE.pdf | Datenblatt | Montageanleitung |
Mounting Systems | FD3-EW Premium Line | 10 oder 15° | einseitig | Ballast | horizontal | max. 2.144 mm | 990 - 1.134 mm | keine Angabe | keine Angabe | 5° | Ja | Ja | Ja | Ja | Ja | Ja | 10 Jahre | https://echtsolar.de/wp-content/uploads/2023/03/Mounting-Systems-FD3-EW-Premium-Line-Datenblatt-DE.pdf | https://echtsolar.de/wp-content/uploads/2023/03/Mounting-Systems-FD3-EW-Premium-Line-Montageanleitung-DE.pdf | Datenblatt | Montageanleitung |
novotegra | Ost-West-System I (zweilagig) | 13° | zweiseitig | Ballast | horizontal | max. 2.180 mm | 920 - 1.200 mm | keine Angabe | 500 | 5° | Nein | Nein | Ja | Nein | Nein | Nein | 12 Jahre | https://echtsolar.de/wp-content/uploads/2023/03/novotegra-Ost-West-System-I-zweilagig-Datenblatt-DE.pdf | nicht vorhanden | Datenblatt | |
novotegra | Ost-West-System II (einlagig) | 13° | zweiseitig | Ballast | horizontal | max. 2.180 mm | 920 - 1.200 mm | keine Angabe | 500 | 5° | Ja | Ja | Nein | Ja | Nein | Ja | 12 Jahre | https://echtsolar.de/wp-content/uploads/2023/03/novotegra-Ost-West-System-II-einlagig-Datenblatt-DE.pdf | https://echtsolar.de/wp-content/uploads/2023/03/novotegra-Ost-West-System-II-einlagig-Montageanleitung-DE.pdf | Datenblatt | Montageanleitung |
novotegra | Süd-System I (zweilagig) | 13° | einseitig | Ballast | horizontal | max. 2.180 mm | 920 - 1.200 mm | keine Angabe | 500 | 5° | Ja | Ja | Ja | Ja | Nein | Nein | 12 Jahre | https://echtsolar.de/wp-content/uploads/2023/03/novotegra-Sued-System-I-zweilagig-Datenblatt-DE.pdf | nicht vorhanden | Datenblatt | |
novotegra | Süd-System II (einlagig) | 13° | einseitig | Ballast | horizontal | max. 2.180 mm | 920 - 1.200 mm | keine Angabe | 500 | 5° | Ja | Ja | Ja | Ja | Nein | Ja | 12 Jahre | https://echtsolar.de/wp-content/uploads/2023/03/novotegra-Sued-System-II-einlagig-Datenblatt-DE.pdf | https://echtsolar.de/wp-content/uploads/2023/03/novotegra-Sued-System-II-einlagig-Montageanleitung-DE.pdf | Datenblatt | Montageanleitung |
novotegra | Gründach System | 10° | einseitig oder zweiseitig | Ballast | horizontal | max. 1.150 mm | max. 1.340 mm | keine Angabe | 1500 | 5° | Nein | Nein | Nein | Nein | Ja | Nein | 12 Jahre | https://echtsolar.de/wp-content/uploads/2023/03/novotegra-Gruendach-System-Datenblatt-DE.pdf | https://echtsolar.de/wp-content/uploads/2023/03/novotegra-Gruendach-System-Montageanleitung-DE.pdf | Datenblatt | Montageanleitung |
PMT | EVO 2.0 (EW) | 10° und 15° | zweiseitig | Ballast | horizontal | 1.550 - 2.400 mm | 985 - 1.300 mm | keine Angabe | keine Angabe | 5° | Ja | Ja | Ja | Ja | Ja | Ja | 15 Jahre | https://echtsolar.de/wp-content/uploads/2023/03/PMT-EVO-2.0-EW-Datenblatt-DE.pdf | https://echtsolar.de/wp-content/uploads/2023/03/PMT-EVO-2.0-EW-Montageanleitung-DE.pdf | Datenblatt | Montageanleitung |
PMT | EVO 2.0 (S) | 10° und 15° | einseitig | Ballast | horizontal | 1.550 - 2.340 mm | 985 - 1.300 mm | keine Angabe | keine Angabe | 5° | Ja | Ja | Ja | Ja | Ja | Ja | 15 Jahre | https://echtsolar.de/wp-content/uploads/2023/03/PMT-EVO-2.0-S-Datenblatt-DE.pdf | https://echtsolar.de/wp-content/uploads/2023/03/PMT-EVO-2.0-S-Montageanleitung-DE.pdf | Datenblatt | Montageanleitung |
PMT | Flat Direct | 0° | flach aufliegend | Ballast | horizontal oder vertikal | 1.630 - 2.110 mm | 980 - 1.220 mm | 1,25 kg/m2 | keine Angabe | 30° | Ja | Ja | Nein | Ja | Nein | Ja | 10 Jahre | https://echtsolar.de/wp-content/uploads/2023/03/PMT-Flat-Direct-Datenblatt-DE.pdf | https://echtsolar.de/wp-content/uploads/2023/03/PMT-Flat-Direct-Montageanleitung-DE.pdf | Datenblatt | Montageanleitung |
PROFINAL | Duplex Roof | 12° | zweiseitig | Ballast | horizontal | ohne Beschränkung | max. 1.050 mm | 3,5 kg/m² | keine Angabe | 15° | Ja | Ja | Ja | Nein | Ja | Ja | 10 Jahre | https://echtsolar.de/wp-content/uploads/2023/03/PROFINAL-Duplex-Roof-Datenblatt-DE.pdf | nicht vorhanden | Datenblatt | |
Q-Cells | Q.Flat-G6 | 10° | einseitig oder zweiseitig | Ballast | horizontal | passend für alle Q-Cells Module | passend für alle Q-Cells Module | keine Angabe | 200 | 5° | Ja | Ja | Ja | Ja | Ja | Ja | Nicht angegben | https://echtsolar.de/wp-content/uploads/2023/03/Q-Cells-Q.Flat-G6-Datenblatt-DE.pdf | https://echtsolar.de/wp-content/uploads/2023/03/Q-Cells-Q.Flat-G6-Montageanleitung-DE.pdf | Datenblatt | Montageanleitung |
Renusol | FS 10-EW | 10° | zweiseitig | Ballast | horizontal | ohne Beschränkung | 950 - 1.168 mm | 1,15 kg/m² | 600 | 5° | Ja | Ja | Ja | Ja | Nein | Nein | 10 Jahre | https://echtsolar.de/wp-content/uploads/2023/03/Renusol-FS-10-EW-Datenblatt-DE.pdf | https://echtsolar.de/wp-content/uploads/2023/03/Renusol-FS-10-EW-Montageanleitung-DE.pdf | Datenblatt | Montageanleitung |
Renusol | Renusol FS 10-S | 10° | einseitig | Ballast | horizontal | ohne Beschränkung | 950 - 1.168 mm | 2,2 kg/m² | 600 | 5° | Ja | Ja | Ja | Ja | Nein | Nein | 10 Jahre | https://echtsolar.de/wp-content/uploads/2023/03/Renusol-Renusol-FS-10-S-Datenblatt-DE.pdf | https://echtsolar.de/wp-content/uploads/2023/03/Renusol-Renusol-FS-10-S-Montageanleitung-DE.pdf | Datenblatt | Montageanleitung |
Renusol | Renusol FS 18-S | 18° | einseitig | Ballast | horizontal | ohne Beschränkung | 990 - 1.065 mm | 2,3 kg/m² | 600 | 5° | Ja | Ja | Ja | Ja | Nein | Nein | 10 Jahre | https://echtsolar.de/wp-content/uploads/2023/03/Renusol-Renusol-FS-18-S-Datenblatt-DE.pdf | https://echtsolar.de/wp-content/uploads/2023/03/Renusol-Renusol-FS-18-S-Montageanleitung-DE.pdf | Datenblatt | Montageanleitung |
Renusol | CS+ | 15° | einseitig | Ballast | horizontal | 1.550 - 2.400 mm | 895 - 1.085 mm | 7,9 kg pro Console | 1500 | 5° | Ja | Ja | Ja | Ja | Ja | Nein | 10 Jahre | https://echtsolar.de/wp-content/uploads/2023/03/Renusol-CS-Datenblatt-DE.pdf | https://echtsolar.de/wp-content/uploads/2023/03/Renusol-CS-Montageanleitung-DE.pdf | Datenblatt | Montageanleitung |
Renusol | TS+ | 10-35° | einseitig | Verankerung | horizontal oder vertikal | max. 1.960 mm (horizontal) | max. 1.050 mm (vertikal) | keine Angabe | keine Angabe | 25° | Ja | Ja | Ja | Ja | Nein | Ja | 10 Jahre | https://echtsolar.de/wp-content/uploads/2023/03/Renusol-TS-Datenblatt-DE.pdf | https://echtsolar.de/wp-content/uploads/2023/03/Renusol-TS-Montageanleitung-DE.pdf | Datenblatt | Montageanleitung |
Schletter | FlatGrid | 0° | flach aufliegend | Ballast | vertikal | keine Angabe | keine Angabe | keine Angabe | keine Angabe | 10° | Ja | Ja | Nein | Nein | Nein | Ja | 25 Jahre | https://echtsolar.de/wp-content/uploads/2023/03/Schletter-FlatGrid-Datenblatt-DE.pdf | https://echtsolar.de/wp-content/uploads/2023/03/Schletter-FlatGrid-Montageanleitung-DE.pdf | Datenblatt | Montageanleitung |
Schletter | FixGrid Pro | 0°, 10° oder 15° | einseitig oder zweiseitig | Ballast | horizontal oder vertikal | keine Angabe | keine Angabe | keine Angabe | keine Angabe | 5° | Ja | Ja | Ja | Ja | Nein | Nein | 25 Jahre | https://echtsolar.de/wp-content/uploads/2023/03/Schletter-FixGrid-Pro-Datenblatt-DE.pdf | nicht vorhanden | Datenblatt | |
Schletter | FixGrid18 | 6°, 10° oder 13° | einseitig oder zweiseitig | Ballast | horizontal | keine Angabe | keine Angabe | keine Angabe | Modulbreite * 1,5 | 5° | Ja | Ja | Ja | Ja | Nein | Nein | 25 Jahre | https://echtsolar.de/wp-content/uploads/2023/03/Schletter-FixGrid18-Datenblatt-DE.pdf | https://echtsolar.de/wp-content/uploads/2023/03/Schletter-FixGrid18-Montageanleitung-DE.pdf | Datenblatt | Montageanleitung |
Schletter | FixGrid18-100 | 6°, 10° oder 13° | einseitig oder zweiseitig | Ballast | horizontal | keine Angabe | keine Angabe | keine Angabe | Modulbreite * 1,5 | 5° | Ja | Ja | Ja | Ja | Nein | Nein | 25 Jahre | https://echtsolar.de/wp-content/uploads/2023/03/Schletter-FixGrid18-100-Datenblatt-DE.pdf | https://echtsolar.de/wp-content/uploads/2023/03/Schletter-FixGrid18-100-Montageanleitung-DE.pdf | Datenblatt | Montageanleitung |
Schweizer | MSP-FR-EW | 8-10° | zweiseitig | Ballast | horizontal | 1.555 - 2.399 mm | 950 - 1.335 mm | keine Angabe | 150 | 3° | Ja | Ja | Ja | Ja | Ja | Ja | keine Angabe | https://echtsolar.de/wp-content/uploads/2023/03/Schweizer-MSP-FR-EW-Datenblatt-DE.pdf | https://echtsolar.de/wp-content/uploads/2023/03/Schweizer-MSP-FR-EW-Montageanleitung-DE.pdf | Datenblatt | Montageanleitung |
Schweizer | MSP-FR-S | 8-10° | einseitig | Ballast | horizontal | 1.620 - 1.814 mm | 950 - 1.335 mm | keine Angabe | 500 | 3° | Ja | Ja | Ja | Ja | Ja | Ja | keine Angabe | https://echtsolar.de/wp-content/uploads/2023/03/Schweizer-MSP-FR-S-Datenblatt-DE.pdf | https://echtsolar.de/wp-content/uploads/2023/03/Schweizer-MSP-FR-S-Montageanleitung-DE.pdf | Datenblatt | Montageanleitung |
T.Werk | TRITON Süd 15° | 15° | einseitig | Ballast | horizontal | 1.600 - 1.840 mm | 970 - 1.150 mm | 3,4 kg/m² | 800 | 5° (>5 bis 10° mit mechanischer Abrutschsicherung) | Ja | Ja | Ja | Ja | Ja | Ja | 12 Jahre | https://echtsolar.de/wp-content/uploads/2023/03/T.Werk-TRITON-Sued-15°-Datenblatt-DE.pdf | https://echtsolar.de/wp-content/uploads/2023/03/T.Werk-TRITON-Sued-15°-Montageanleitung-DE.pdf | Datenblatt | Montageanleitung |
T.Werk | TRITON Ost/West 12° | 12° | zweiseitig | Ballast | horizontal | 1.600 - 1.840 mm | 970 - 1.150 mm | 3,4 kg/m² | 800 | 5° (>5 bis 10° mit mechanischer Abrutschsicherung) | Ja | Ja | Ja | Ja | Ja | Ja | 12 Jahre | https://echtsolar.de/wp-content/uploads/2023/03/T.Werk-TRITON-Ost-West-12°-Datenblatt-DE.pdf | https://echtsolar.de/wp-content/uploads/2023/03/T.Werk-TRITON-Ost-West-12°-Montageanleitung-DE.pdf | Datenblatt | Montageanleitung |
T.Werk | TRITON Süd 12° | 12° | einseitig | Ballast | horizontal | 1.600 - 1.840 mm | 970 - 1.150 mm | 3,4 kg/m² | 800 | 5° (>5 bis 10° mit mechanischer Abrutschsicherung) | Ja | Ja | Ja | Ja | Ja | Ja | 12 Jahre | https://echtsolar.de/wp-content/uploads/2023/03/T.Werk-TRITON-Sued-12°-Datenblatt-DE.pdf | https://echtsolar.de/wp-content/uploads/2023/03/T.Werk-TRITON-Sued-12°-Montageanleitung-DE.pdf | Datenblatt | Montageanleitung |
Voestalpine | iFIX OW | 10° | einseitig | Ballast | horizontal | 1.640 - 2.100 mm | 990 - 1.135 mm | 3,71 kg (Stück) | 500 | 3° | Ja | Ja | Ja | Ja | Ja | Nein | 12 Jahre | https://echtsolar.de/wp-content/uploads/2023/03/Voestalpine-iFIX-OW-Datenblatt-DE.pdf | https://echtsolar.de/wp-content/uploads/2023/03/Voestalpine-iFIX-OW-Montageanleitung-DE.pdf | Datenblatt | Montageanleitung |
Was ist die beste Befestigung für das Photovoltaik-Flachdach?
Die Voraussetzungen jedes Flachdachs sind sehr individuell. Die optimale Befestigung für die PV-Anlage auf dem Flachdach bestimmt sich anhand folgender Kriterien:
- Lastreserve vom Flachdach (wie viel Gewicht kann das Dach noch tragen?)
- Winddruck gemäß Windlastzone und Geländekategorie
- Schneelastzone
- Nutzbare Dachfläche
- Dacheindeckung vom Flachdach
Grundsätzlich gibt es die Wahl zwischen zwei Befestigungsarten: die PV-Anlage auf dem Flachdach ohne Dachdurchdringung oder die Verankerung in der Tragkonstruktion.
Jedes System hat Vor- und Nachteile.
Bei der festen Verankerung im Flachdach ist die Solaranlage gut fixiert und das Gesamtgewicht bleibt sehr gering. Zudem können recht hohe Neigungswinkel der Aufständerung von bis zu 40° erreicht werden. Der Nachteil liegt bei der Beschädigung der Dachhaut, welche nach dem Verschrauben wieder abgedichtet werden muss.
Die meisten Flachdach-Montagesysteme setzen auf die Fixierung mit hohem Gewicht, welches durch eine zusätzliche Beschwerung erreicht wird. Der benötigte Ballast wird für jede Aufständerung und regionale Situation genau berechnet.
Dafür testen die Hersteller für

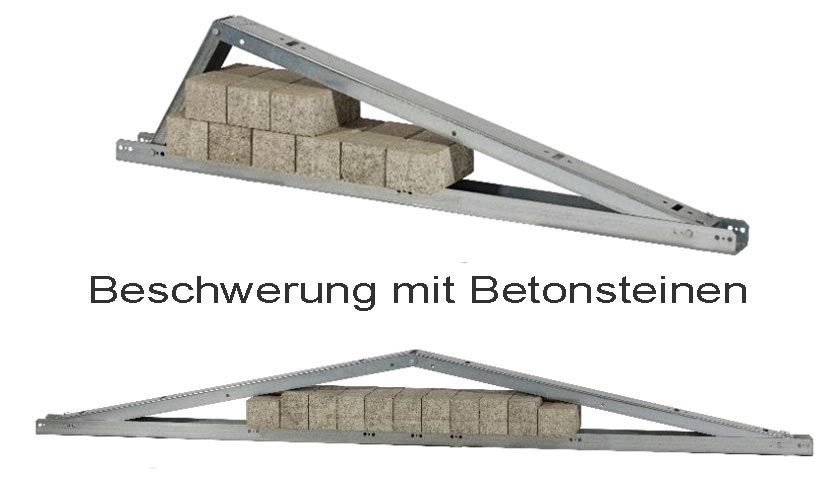

Beschwerung der PV-Anlage
© Schletter Solar
Der Vorteil ist die einfache und schnelle Montage und dass die Dachhaut nicht beschädigt wird. Der Nachteil ist das hinzukommende Gewicht der Ballastierung, was allerdings von den meisten Flachdächern aufgenommen werden kann.
Je nach Dachdeckung auf dem Flachdach sind unterschiedliche Befestigungssysteme einsetzbar. Die meisten Unterkonstruktionen können sowohl auf Bitumen, Kies, als auch auf Kunststoffdachbahnen eingesetzt werden.
Trapezblechdächer kommen dagegen eher bei flach geneigten Dächern zum Einsatz. Dafür gibt es flach aufliegende Trägersysteme. Soll das Gründach mit Photovoltaik ausgestattet werden, sind spezielle Solarmontagesysteme zu verwenden.
Der Anlagenbetreiber muss sich zudem für die Ausrichtung der Flachdach-Photovoltaikanlage entscheiden. Die PV-Module werden normalerweise für einen besseren Einfallswinkel der Sonnenstrahlung auf ein Metallgestell aufgeständert.
Dadurch entsteht allerdings Schatten. Um die Eigenbeschattung zu vermeiden, benötigt es genügend Abstand zwischen den einzelnen Modulreihen. Das wiederum verringert die Flächenausbeute vom Süd-System.

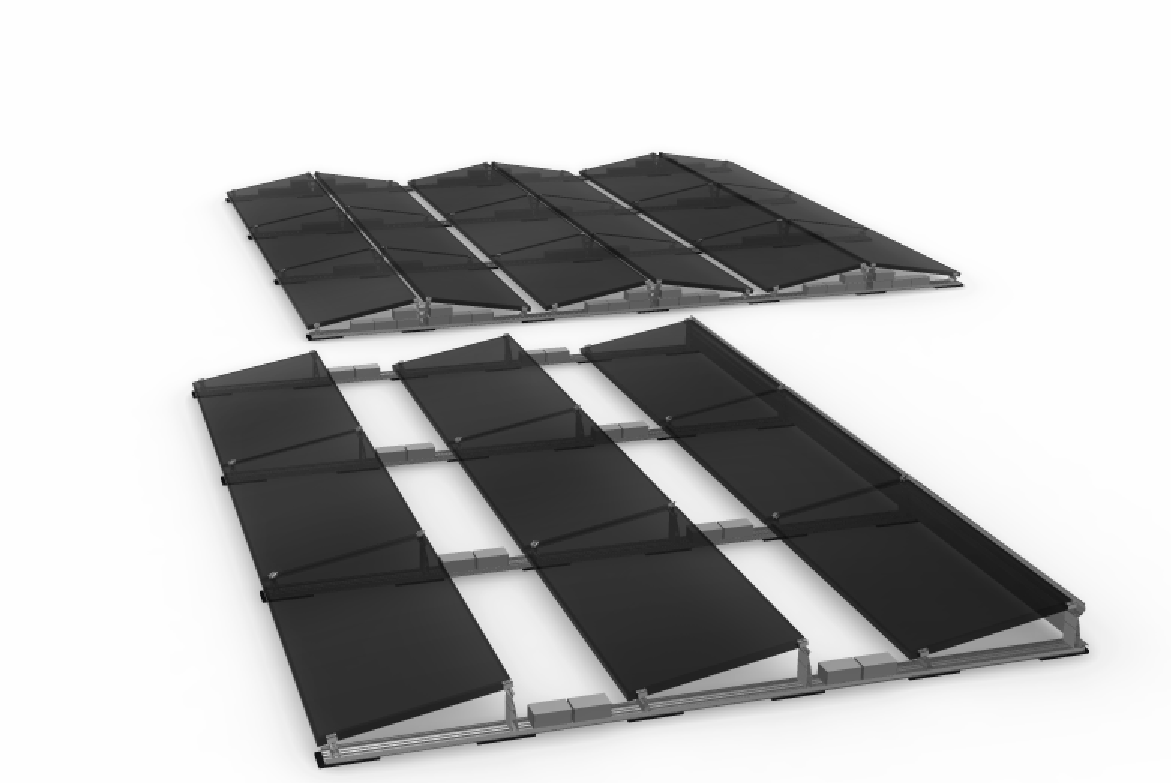

Vergleich Ost-West mit Südausrichtung auf Flachdach
© Schletter Solar
Die Ausrichtung der Solarmodule auf dem Flachdach nach Ost-West, erhöht die installierbare Nennleistung um 25 bis 60 Prozent. Soll möglichst viel Solarstrom erzeugt werden, dann ist das Ost-West-System zu bevorzugen.
Wenn Sie wissen wollen, wie viel Leistung (kWp) auf Ihr Flachdach passt, und wie viel das verwendete Montagesystem wiegt, nutzen Sie unseren Photovoltaik-Flachdach-Rechner.
So funktioniert die PV-Flachdachmontage
Um die Photovoltaikanlage auf dem Flachdach zu befestigen, wird folgendermaßen vorgegangen:
- Vor der Montage erfolgt eine Überprüfung des Dachstuhls und der Dachhaut, um Schäden und Unebenheiten zu identifizieren
- Verunreinigungen, Wasser und Schnee sollten vom Flachdach entfernt werden
- Dachunebenheiten werden mithilfe von Ausgleichsmatten ausgeglichen, um eine gleichmäßige Lastenverteilung zu gewährleisten
- Das Montagesystem kann direkt in der Tragkonstruktion vom Flachdach verankert oder durch eine Beschwerung ohne Dachdurchdringung befestigt werden
- Schutzmatten werden zwischen Dachhaut und Montagesystem angebracht, um das Dach zu schonen und die Dachentwässerung zu gewährleisten
- Die Aufständerung wird mit den Grundschienen verschraubt und die Montagevorrichtung mit Verbindern zusammengeführt
- Das Grundgestell wird entweder mit dem Dach verankert oder ballastiert, um ein Verrutschen, Kippen oder Abheben der PV-Anlage zu vermeiden
- Als Ballast werden Betonplatten oder Kies verwendet
- Die Solarmodule werden mithilfe von Modulklemmen auf der Unterkonstruktion befestigt
- Die DC-Verkabelung der PV-Anlage auf dem Flachdach wird durchgeführt
- Ein Rückblech dient zum Schutz der Hinterseite vom Metallgestell gegen Wind
