Der Abstand zwischen PV-Modulen auf dem Flachdach hängt von Modulmaßen, Aufstellwinkel, Sonnenstand und Montagesystem ab. Einen allgemeinen Mindestwert von 20 cm zwischen Reihen oder 30 cm zum Dachrand gibt es nicht. Dieser Leitfaden zeigt ein Rechenbeispiel und erklärt, welche Abstände individuell geplant werden müssen.
- Reihenabstand: abhängig von Geometrie und gewünschter Verschattungsfreiheit, kein universeller Mindestwert
- Berechnung: freier Abstand = Höhendifferenz × 3 ist ein Modell mit etwa 18,4° Sonnenhöhe, keine deutschlandweit exakte Winterregel
- Im Beispiel mit 1.134 mm Modulkante und 12° ergeben sich rund 71 cm freie Lücke; Standort und Tageszeit können größere Abstände erfordern
- Dachrand: Systemvorgaben, Windbemessung, Zugang und Brandschutz entscheiden
- Attika: Schatten und aerodynamische Wirkung zusammen prüfen
- Ost-West-Aufständerung erlaubt häufig dichtere Belegung; Wartungswege und gegenseitige Verschattung bleiben zu berücksichtigen

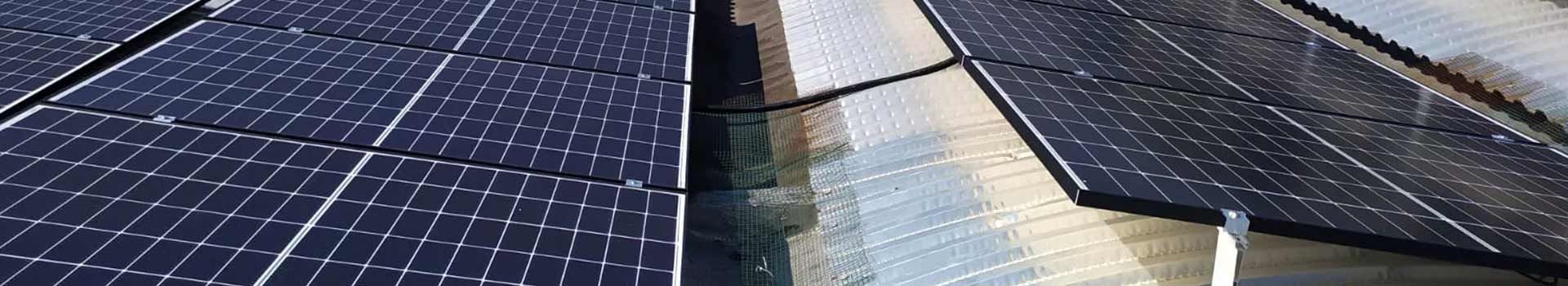

Wie groß ist der Abstand zwischen PV-Modulen auf dem Flachdach?
Der freie Abstand zwischen südgerichteten Modulreihen begrenzt ihre gegenseitige Verschattung und damit Verluste der Photovoltaik-Anlage auf dem Flachdach. Die früher genannten 35–100 cm sind lediglich eine grobe Orientierung für bestimmte flache Aufständerungen, weder Mindest- noch Höchstwerte.
Der Reihenabstand von aufgeständerten Solarmodulen ergibt sich aus der Modulhöhe über der Dachfläche und dem Neigungswinkel des Montagesystems. Je größer der Winkel, desto weiter muss der Abstand zwischen den Reihen ausfallen, denn die Module werfen dann einen längeren Schatten.
Die folgende Tabelle ist ein geometrisches Beispiel: Höhendifferenz H = aufgestellte Modulkante × sin(Neigung), freie Lücke = 3 × H. Sie ist kein Beschwerungs- oder Ausführungsplan:
| Orientierung | Neigungswinkel | Höhendifferenz H | Freie Lücke (3 × H) |
|---|---|---|---|
| horizontal | 6° | 119 mm | 356 mm |
| horizontal | 8° | 158 mm | 473 mm |
| horizontal | 10° | 197 mm | 591 mm |
| horizontal | 12° | 236 mm | 707 mm |
| horizontal | 15° | 294 mm | 881 mm |
| horizontal | 20° | 388 mm | 1.164 mm |
| vertikal | 6° | 184 mm | 553 mm |
| vertikal | 8° | 245 mm | 736 mm |
| vertikal | 10° | 306 mm | 918 mm |
| vertikal | 12° | 366 mm | 1.099 mm |
| vertikal | 15° | 456 mm | 1.368 mm |
| vertikal | 20° | 603 mm | 1.808 mm |
Die Werte verwenden als festes Beispiel 1.762 × 1.134 mm, nicht das Format aller aktuellen Module. Bei Quermontage zählt die 1.134-mm-Kante, bei Hochkantmontage die 1.762-mm-Kante. Die Höhe ist der Unterschied zwischen oberer und unterer Modulkante, nicht deren absoluter Abstand zur Dachhaut.
Im Modell reichen die Lücken von 36 bis 116 cm bei Quermontage und 55 bis 181 cm bei Hochkantmontage. Das Reihenraster ist größer: Es enthält zusätzlich die waagerechte Modultiefe L × cos(α).
Reihenabstand für die PV-Aufständerung berechnen

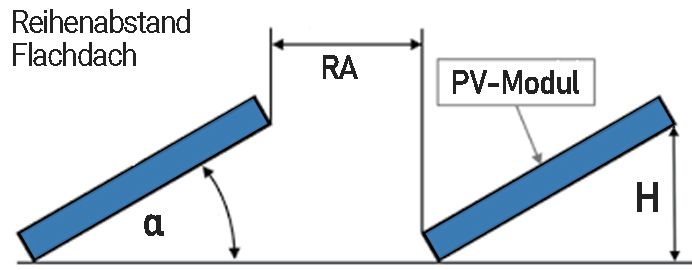

Die vereinfachte Rechnung für die freie Lücke (RA) zwischen gleich hohen, südgerichteten Reihen verwendet die Höhendifferenz (H) zwischen oberer und unterer Modulkante:
Freie Lücke (RA) = Höhendifferenz (H) × 3
Für die Höhe der Modulkante zählt die Montageorientierung: Bei der horizontalen Installation wird die Modulbreite verwendet, bei der vertikalen Ausrichtung die Modullänge.
Höhendifferenz (H) = Länge bzw. Breite des Moduls (L) × Sinus des Aufstellwinkels α
Im Taschenrechner muss dafür der Grad-Modus (DEG) eingestellt sein, bei der Einstellung RAD kommt ein falsches Ergebnis heraus.
Ein Flachdach soll mit einer 12°-Südaufständerung bestückt werden. Die Solarmodule haben das gängige Maß von 1.762 × 1.134 mm und werden quer bzw. horizontal montiert, sodass die 1.134 mm breite Kante für die Höhe zählt.
Zunächst wird die Höhe der Aufständerung berechnet:
H = 1.134 mm × sin(12°) ≈ 23,577 cm
Anschließend wird die Höhe gemäß Überschlagsrechnung mit 3 multipliziert:
RA = 113,4 cm × sin(12°) × 3 ≈ 70,73 cm
Die freie Lücke beträgt in diesem Rechenmodell rund 70,7 cm. Einschließlich der waagerechten Modultiefe ergibt sich ein Reihenraster von rund 1,82 m. Das ist kein allgemeiner Mindestabstand.
Für eine südgerichtete Reihe auf waagerechtem Dach zur solaren Mittagszeit lässt sich der Faktor durch die gewählte Sonnenhöhe ersetzen. Bei anderer Ausrichtung und Tageszeit muss zusätzlich die Richtung des Schattens berücksichtigt werden:
RA = H / tan(Sonnenstandwinkel β am 21. Dezember)
Den Winkel des Sonnenstands liefern zum Beispiel Wikipedia mit Sonnenstandsdiagrammen oder sonnenverlauf.de mit der exakten Sonnenhöhe für den jeweiligen Standort.
Die Wintersonnenwende um den 21. Dezember ist ein möglicher Prüfzeitpunkt. Solarer Mittag ist nicht pauschal 12 Uhr auf der Uhr. Bei 48–55° nördlicher Breite beträgt die Sonnenhöhe dann ungefähr 18,6–11,6°; der Faktor 3 entspricht dagegen rund 18,4°. Wer auch morgens und nachmittags Schatten vermeiden will, braucht eine zeit- und richtungsabhängige Planung. Häufig wird ein wirtschaftlicher Kompromiss mit Winterverschattung gewählt.
Bei einer Ost-West-Aufständerung werden die Module oft Rücken an Rücken dichter angeordnet. Auch dabei kann gegenseitige Verschattung auftreten. Herstellerabstände, Wartungs- und Brandschutzwege bleiben einzuhalten; die Süd-Faustformel lässt sich nicht unverändert übertragen.
Wie groß muss der Abstand zum Dachrand sein?
In Rand- und Eckbereichen können erhöhte Windsogkräfte auftreten. Ihre Ausdehnung lässt sich nicht allgemeingültig mit einem Achtel der kürzeren Gebäudeseite bestimmen. Gebäudegeometrie, Attika und die aerodynamischen Kennwerte des Systems fließen in den Beschwerungsplan ein.
Die genaue Berechnung ist komplex und erfolgt anhand der örtlichen Gegebenheiten mit einer Simulationssoftware, die meist vom Anbieter der PV-Unterkonstruktion bereitgestellt wird.
Die Übersicht der Flachdach-Montagesysteme erklärt die Systemwahl. Verbindliche Randabstände stehen in der jeweils passenden Montageanleitung und Projektplanung.
Wie groß sollte der Abstand eines PV-Flachdachs zur Attika sein?
Die Attika beeinflusst sowohl Windströmung als auch Schattenwurf. Ihre Lage zur Sonne, Höhe und der gewählte Freiraum müssen zusammen bewertet werden; eine pauschale Windschatten-Gutschrift ist nicht zulässig.
Wie viele Modulreihen bei welchem Abstand auf die eigene Dachfläche passen, rechnet der Flachdach-Rechner überschlägig aus. Welche Betriebe solche Anlagen bauen und was sie kosten, zeigt der Photovoltaik-Anbieter-Vergleich.
