Das Gewicht einer Flachdach-PV-Anlage setzt sich aus Modulen, Montagesystem und gegebenenfalls Ballast zusammen. Entscheidend ist, ob eine kg/m²-Angabe die Modulfläche, die belegte Dachfläche oder einzelne Auflager meint. Dieser Ratgeber rechnet ein Beispiel und erklärt, warum es keine allgemeine Lastfreigabe für Flachdächer gibt.
- Gesamtgewicht: Module + Gestell + projektbezogener Ballast, jeweils mit gleicher Bezugsfläche rechnen
- Statik: keine allgemeine 20–25-kg/m²-Lastreserve als Freigabe
- Modulbeispiel: 21–25 kg bei rund 2 m² entsprechen etwa 10,5–12,5 kg/m² Modulfläche
- Gestellbeispiel: 60–130 kg auf 105 m² Dach entsprechen 0,57–1,24 kg/m² Dachfläche
- Ballast nach Beschwerungsplan; zusätzlich lokale Auflagerlasten und Druckbelastung der Dämmung prüfen
- 21 Module à 470 Wp ergeben 9,87 kWp, bei je 22 kg zusammen 462 kg

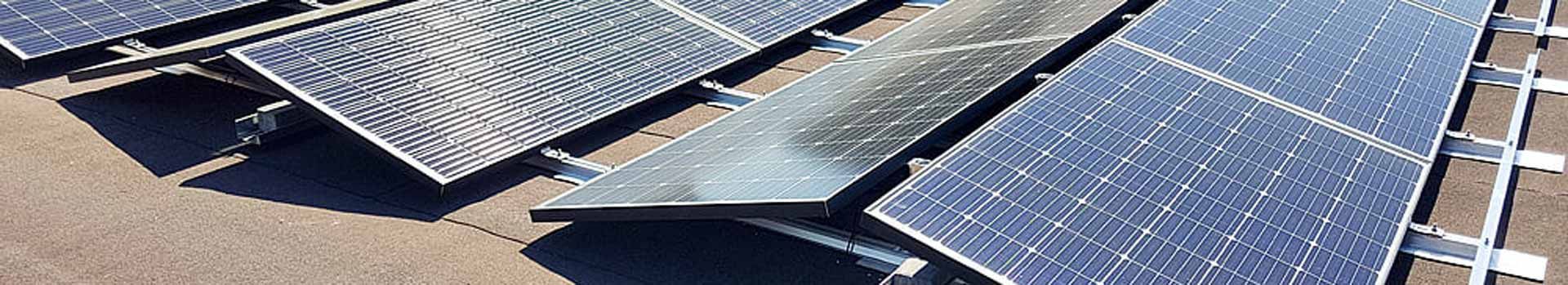

Gewicht der Photovoltaik-Anlage auf dem Flachdach
Im Modell des Flachdach-Rechners liegt das durchschnittliche Zusatzgewicht inklusive Gestell und Ballast bei rund 12–18 kg pro m² eingegebener Dachfläche. Die folgende Tabelle zeigt dessen vier Eckwerte. Das sind Rechenannahmen zur ersten Orientierung, keine allgemeine Gewichtsspanne für reale Anlagen und keine zulässige Dachlast.
| Bestandteil | Süd, 45 m² Dach | Süd, 130 m² Dach | Ost-West, 45 m² Dach | Ost-West, 130 m² Dach |
|---|---|---|---|---|
| Module | 3,40 kg/m² | 4,90 kg/m² | 4,90 kg/m² | 7,40 kg/m² |
| Montagesystem | 0,85 kg/m² | 1,40 kg/m² | 0,59 kg/m² | 0,70 kg/m² |
| Ballast / Beschwerung | 14,10 kg/m² | 5,80 kg/m² | 12,90 kg/m² | 5,10 kg/m² |
| Gesamt im Rechner, gerundet | 18,4 kg/m² | 12,1 kg/m² | 18,4 kg/m² | 13,3 kg/m² |
| Gesamtgewicht auf der jeweiligen Dachfläche | 828 kg | 1.573 kg | 828 kg | 1.729 kg |
Alle kg/m²-Werte beziehen sich auf dieselbe eingegebene Dachfläche, nicht auf die reine Modulfläche oder einzelne Auflager. Zwischen 45 und 130 m² interpoliert der Rechner die Kennzahlen linear; unterhalb beziehungsweise oberhalb verwendet er die jeweiligen Eckwerte weiter. Kleine Abweichungen zwischen Teilsummen und Gesamtwert entstehen durch die gerundeten Modellkennzahlen.
Die tatsächliche Gesamtmasse wird aus Modulen, Gestell und projektbezogenem Ballastplan ermittelt. Insbesondere die Beschwerung kann erheblich vom Modell abweichen. Lokale Lasten unter Schienen und Steinen können deutlich über dem Dachflächenmittel liegen. Das separate Stücklistenbeispiel weiter unten veranschaulicht die Umrechnung und ist keine zusätzliche Rechner-Voreinstellung.
Statik und Tragfähigkeit vom Flachdach für Photovoltaik
Zuerst muss das Flachdach ohnehin sein Eigengewicht sowie Schnee- und Windlasten tragen können. Wie hoch diese Lasten ausfallen, ist regional unterschiedlich und in den Windlastzonen (DIN EN 1991-1-4 mit nationalem Anhang) und Schneelastzonen (DIN EN 1991-1-3/NA) geregelt, auch die Gebäudehöhe fließt ein.
Statikunterlagen sind der Ausgangspunkt. Tatsächlicher Dachaufbau, Zustand, spätere Umbauten, lokale Lasten und die zulässige Langzeitdruckbelastung der Dämmung müssen dazu passen. Fehlen belastbare Unterlagen, ist eine fachliche Bestandsaufnahme mit Nachrechnung erforderlich.
Wichtig: Auch kleine Garagen- und Einfamilienhausdächer haben nicht automatisch genügend Reserve. Bei zu großer Ballastlast können verankerte Systeme eine Option sein, benötigen aber ebenfalls einen geprüften Lastabtrag.
Gewicht von PV-Flachdach im Detail
Das Gewicht der Solarmodule
Als Beispiel für kompakte Solarmodule dienen hier 21–25 kg bei etwa 440–470 Wp und rund 2 m². Daraus ergeben sich 10,5–12,5 kg/m² Modulfläche. Das bisher verwendete Format 1.762 × 1.134 mm bleibt eine Beispielgröße; andere Modelle und Glasaufbauten können deutlich abweichen.
Auf die gesamte Dachfläche umgerechnet sinkt das mittlere Modulgewicht, weil Reihen- und Randabstände Fläche freihalten. Die frühere Orientierung von 3,5–7,5 kg/m² Dachfläche setzt daher eine bestimmte Belegungsdichte voraus.
Eine Anlage mit rund 10 kWp nutzt 21 Module à 470 Wp und 22 kg: exakt 9,87 kWp. Die benötigte Dachfläche inklusive Reihen- und Randabständen liegt bei rund 105 m².
Modulgewicht = 21 × 22 kg = 462 kg
Gewicht PV-Module pro m² Dachfläche = 462 kg / 105 m² = 4,4 kg/m²
Das Gewicht des Montagesystems
Das Gestellgewicht kommt aus der Stückliste. Die bisher genannten 1,4–3,0 kg/m² bezogen sich näherungsweise auf die Modulfläche, nicht auf die gesamte Dachfläche. Bei 60–130 kg Gestell und rund 42 m² Modulen sind es rechnerisch 1,43–3,10 kg/m² Modulfläche.
Verteilt man dieselben 60–130 kg auf die 105 m² Dachfläche des Beispiels, sind es nur 0,57–1,24 kg/m². Zusammen mit 462 kg Modulen ergibt das ohne Ballast 522–592 kg beziehungsweise 4,97–5,64 kg/m² Dachfläche. Das bleibt eine Beispiel-Stückliste, keine allgemeine Systemfreigabe.
Gewicht der Beschwerung (ohne Dachdurchdringung)
Die Ballastmasse ergibt sich aus der Systembemessung gegen Verrutschen, Kippen und Abheben. Das Ergebnis ist ein Plan mit Lasten an bestimmten Positionen, kein gleichmäßig zu verteilender Pauschalwert.
Wie viel Ballast tatsächlich benötigt wird, ist eine komplexe Berechnung und hängt von folgenden Variablen ab:
- Höhe vom Flachdach über Boden
- Höhe der Attika
- Neigungswinkel der Aufständerung
- Verwendete Dachhaut (z. B. PVC-Folie, Bitumen, begrüntes Dach, Trapezblech oder Kies)
- Windlastzone und Schneelastzone
Entscheidend sind im Endeffekt der Winddruck bzw. Windsog und der Reibungskoeffizient, der je nach Material des Dachbelags unterschiedlich hoch ausfällt. Bei der Planung des Flachdachmontagesystems werden alle diese Variablen berücksichtigt, meist mit Simulationssoftware wie K2 Base.
Die meisten Hersteller von Flachdachsystemen fordern am Rand des Gestells mehr Gewicht als in der Mitte der Anlage, weil dort höhere Windsogkräfte wirken. Der Ballast ist also nicht gleichmäßig auf dem Flachdach verteilt.
Windkanalgestützte Systemplanung kann Ballast reduzieren. Daraus folgt aber kein fixer Prozentabschlag für beliebige Windleitbleche oder selbst veränderte Gestelle.
Masse von Flachdachsystemen mit Dachdurchdringung
Bei einer verankerten Anlage entfällt je nach Ausführung ein großer Teil des Ballasts. Wie viel Gewicht verbleibt, bestimmen Module, Gestell und Anker. Die alten 7–12 kg/m² sind keine zugesicherte Obergrenze oder reine Unterkonstruktionsmasse.
Der Nachteil: Die Montage ist aufwendiger und die Dachhaut wird an den Befestigungspunkten durchstoßen. Nach der Befestigung der PV-Anlage auf dem Flachdach muss deshalb neu abgedichtet werden, damit kein Regenwasser eindringt.
Gesamtgewicht Photovoltaik-Flachdach
Die frühere grobe Orientierung von 90–250 kg/kWp entspräche bei exakt 10 kWp 900–2.500 kg. Auf 80–110 m² verteilt ergeben die äußersten Kombinationen rund 8,2–31,3 kg/m², nicht automatisch 12–33 kg/m². Diese weiten Orientierungen ersetzen keine Lastbilanz des konkreten Projekts.
Der Flachdach-Rechner liefert eine grobe Belegungs- und Lastorientierung, keinen statischen Nachweis. Den Leistungsumfang von Fachplanung und Montage sollten Sie beim Anbieter-Vergleich ausdrücklich mit abfragen.
Wie sich Gewicht, Größe und Wirtschaftlichkeit auf dem Einfamilienhaus zusammenfügen, zeigt der Artikel zu Photovoltaik auf dem Flachdach vom Einfamilienhaus.
