Bei einer ballastierten Photovoltaik-Anlage auf dem Flachdach wird das Montagesystem ohne Befestigungsbohrungen gesichert. Das vermeidet entsprechende Abdichtungsdetails, garantiert aber keine schadensfreie Dachhaut: Schutzlagen, Reibung, Druckbelastung und Entwässerung müssen zum Dach passen. Kabelwege können unabhängig davon Durchführungen benötigen.
- Vorteil: keine zusätzlichen Befestigungsdurchdringungen; Schutz der Dachhaut bleibt eine Planungsaufgabe
- Aufständerung: Südausrichtung, Ost-West-Ausrichtung oder Montage auf beschwerter Kunststoffwanne
- Dachneigung: keine universelle 10°-Freigabe für Ballast; Systemgrenzen entscheiden
- Wind- und Schneeeinwirkungen sowie Dachtragfähigkeit und lokale Auflagerlasten zusammen nachweisen
- Grenzen der Methode: ausreichende Dachlastkapazität und zulässige Druckbelastung der Dachisolierung sind Voraussetzung
Aufständerung Flachdach ohne Dachdurchdringung
Südausrichtung mit aufgeständerter PV-Unterkonstruktion
Für den besten Ertrag wird die PV-Anlage meistens aufgeständert und gegen Süden ausgerichtet. Dafür kommen entweder Systeme in Dreiecksform oder aerodynamisch optimierte Schienensysteme mit Stützen und Windschutzblechen zum Einsatz.
Ob und wie viel zusätzlicher Ballast erforderlich ist, bestimmt der geprüfte Systemplan. Bei dafür freigegebenen Alternativen können auch andere Lagesicherungen vorgesehen sein.
Wie hoch diese Ballastierung ausfallen muss, wird mithilfe des Beschwerungsplans anhand von Standort, möglicher Schneelast, Windkraft, Neigungswinkel der Aufständerung und Typ der Dachhaut bestimmt.
Der Nachteil an dieser Art der Unterkonstruktion ist der benötigte Abstand der PV-Module auf dem Flachdach zwischen den einzelnen Reihen.

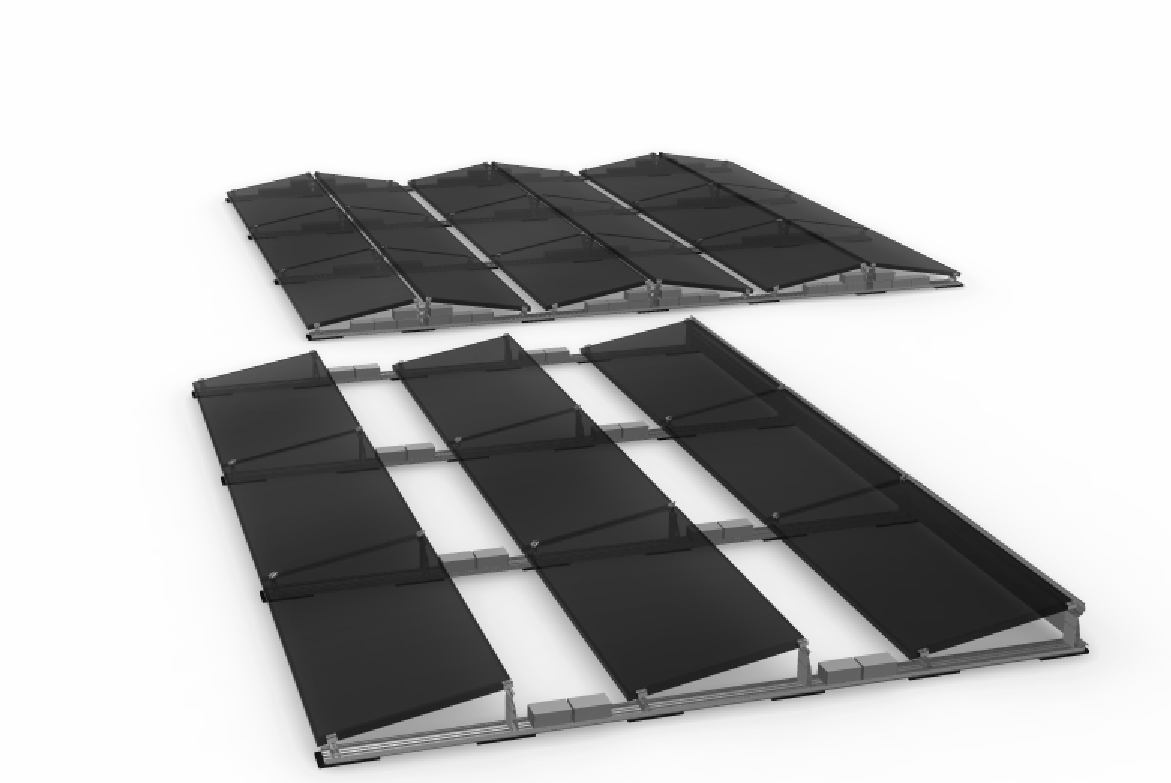

PV-System mit Stützkonstruktion und Ausrichtung nach Ost-West
Anstatt der Ausrichtung nach Süden kann das Metallgestell für die PV-Anlage auf dem Flachdach auch nach Ost-West ausgerichtet werden. Der Vorteil ist der Lückenschluss durch das zusätzliche Modul. Insgesamt kann so deutlich mehr Photovoltaik-Leistung auf dem Flachdach installiert werden.
Eine dichtere Ost-West-Belegung kann die installierte Leistung erhöhen. Ob dadurch mehr Eigenverbrauch entsteht, hängt zusätzlich vom Erzeugungsprofil und dem Verbrauch ab; die Ausrichtung allein garantiert keinen Vorteil.
Montage auf beschwerter Kunststoffwanne
Kunststoffwannen sind eine weitere Systemart. Sie werden nach Herstellerplan positioniert und mit freigegebenem Material ballastiert, bevor das Modul in der vorgesehenen Weise befestigt wird. Abmessungen, Reibung und Lastverteilung sind Teil des Nachweises.
Einige Wannen sind für einzelne Module geeignet. Auch bei Mini-Anlagen darf die große Aufstandsfläche nicht mit einer automatisch gleichmäßigen oder zulässigen Dachlast verwechselt werden.
PV-Befestigung auf flachen Dach ohne Dachdurchdringung
Auch dachparallele Lösungen sind systemspezifisch. Firstverbinder können bei dafür vorgesehenen geneigten Dachsystemen eine Rolle spielen, sind aber keine allgemeine Befestigungslösung für ebene Dächer. Dachgefälle, Modulfreigaben und Entwässerung müssen zur Konstruktion passen.
Grenzen der PV-Montage ohne Dachdurchdringung auf dem Flachdach
Damit ein Photovoltaik-Montagegestell auf dem Flachdach nur mit Ballast, also ohne Dachdurchdringung, überhaupt möglich ist, müssen folgende Faktoren gegeben sein:
- Eine ausreichende Dachlastkapazität, um das zusätzliche Gewicht der Beschwerung aufnehmen zu können
- Individuelle Parameter wie Windlastzone, Schneelastzone, Höhe des Gebäudes und geografischer Standort müssen berücksichtigt werden
- Die zulässige Druckbelastung der Dachisolierung darf nicht überschritten werden
- Einwirkungen nach den maßgebenden Normen und der Nachweis der Tragfähigkeit müssen zusammenpassen; Eurocode 1 legt keine universelle zulässige Dachlast fest
Bei der Planung einer Flachdach-PV-Anlage können Fehler auftreten, die signifikante Auswirkungen haben: Wird die Beschwerung zu niedrig gewählt, etwa weil die Sogkraft des Winds unterschätzt wird, kann die gesamte Metallkonstruktion inklusive der PV-Module abheben oder umkippen.
Ein zu hohes Gewicht der Anlage kann dagegen zum Nachgeben der Isolationsschicht, zum Absinken des Ballastes oder im schlimmsten Fall zum Einsturz des Dachs führen.
Fehler können Anlage, Gebäude und Menschen gefährden. Bei unzureichender Ballastreserve kann eine geplante Verankerung im Tragwerk geeignet sein. Befestigungsmittel und Abdichtungsdetails müssen zum Dach passen; eine Stockschraube ist keine universelle Lösung.
Photovoltaik ohne Dachdurchdringung: einfach Angebote vergleichen
Über das Formular direkt unter diesem Artikel können Sie kostenlos und unverbindlich Angebote anfragen. Je nach Standort, Projekt und Verfügbarkeit sind bis zu fünf Angebote möglich. Vergleichen Sie Leistungsumfang, Dacharbeiten und die enthaltenen Planungsnachweise; das Formular ersetzt keine Statikprüfung.
