Aufständerung PV auf dem Flachdach: Systemvergleich

Flachdachaufständerung Photovoltaik: Überblick

Die folgende Tabelle zeigt aktuelle PV-Aufständerungssysteme von verschiedenen Herstellern im Vergleich:

Mit Vergleichsdaten kann die passende Aufständerung für das Solar-Flachdach gefunden werden.

Die aufgeführten Informationen umfassen den Neigungswinkel, die Art der Aufständerung, die Befestigungsform, die Modulausrichtung, die Länge und Breite des Solarmoduls, das Gewicht der Aufständerung und den Mindestabstand zum Dachrand.

Zusätzlich sind Daten über die Maximalneigung des Dachs, die Eignung für verschiedene Dachmaterialien (Bitumen, Folie, Kies, Beton, Begrünung, Trapezblech) und die Garantiedauer angegeben.

Hersteller für Photovoltaik-Aufständerungen sind Schletter, ALTEC, BauderSOLAR, Mounting Systems, PMT, PROFILAL, Renusol, T.Werk, K2, Aerocompact, Novotegra, Schweizer, Voestalpine und Q-Cells.

Jeder Produzent hat Befestigungssysteme im Portfolio, die sich in ihren Eigenschaften unterscheiden und für spezielle Einsatzbereiche sowie Dacharten geeignet sind.

Was ist eine Aufständerung der PV-Module?

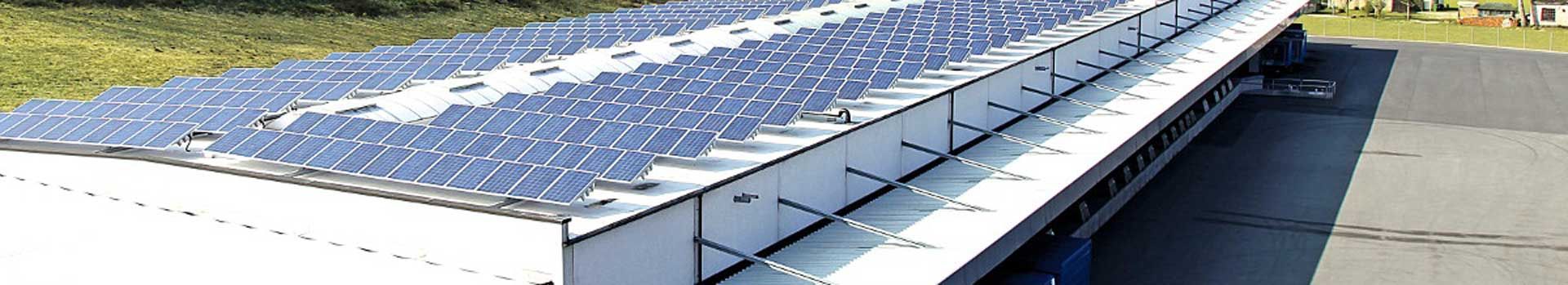

Bei der Aufständerung einer PV-Anlage werden die Solarmodule auf einer angehobenen, geneigten Unterkonstruktion installiert.

Welchen Winkel sollte man für die PV-Aufständerung wählen?

Theoretisch liegt der beste Neigungswinkel des Solarmoduls bei 30 bis 35° in Deutschland.

Die Aufständerung mit einem Winkel von 30° bringt aber einige Nachteile mit sich:

Hohe Winkel führen zu langem Schattenwurf, als Gegenmaßnahme sind große Reihenabstände notwendig. Weiterhin steigt die auftreffende Windkraft, je höher das Modul aufgestellt wird. Die Folge: es wird deutlich mehr Ballast für die Flachdach-PV-Anlage notwendig.

Insgesamt ist für das Photovoltaik-Flachdach ein Kompromiss aus Winkel und Flächennutzung am sinnvollsten. Grundsätzlich sollte man eine PV-Aufständerung mit einem Neigungswinkel zwischen 10 und 15° wählen.

Aufständerung von PV-Modulen mit bestimmten Winkeln

PV-Aufständerung 10 Grad

Aufständerungen mit 10 Grad werden am häufigsten auf Flachdächern eingesetzt. Dieser Winkel bietet eine sehr gute Flächennutzung. Der Abstand der Module bleibt vergleichsweise niedrig, da der Schattenwinkel klein ist.

Folgende Hersteller für Unterkonstruktionen haben eine PV-Aufständerung mit 10 Grad im Angebot: Mounting Systems, ALTEC, Schletter, Aerocompact, Q-Cells, Renusol, Schweizer, B & K Solare Zukunft, K2, IBC, novotegra, BauderSOLAR, Voestalpine und PMT.

PV-Aufständerung 15 Grad

Die PV-Aufständerung mit 15 Grad ist ein guter Kompromiss zwischen Flächennutzung und Selbstreinigung der Module. Die Ballastierung ist in den meisten geografischen Lagen noch ohne Probleme möglich.

K2, PMT, B & K Solare Zukunft, IBC, Mounting Systems, Aerocompact, Schletter, T.Werk, ALTEC und Renusol bieten Lösungen mit 15° an.

PV-Aufständerung 20 Grad

PV-Gestelle mit einer Aufständerung von 20 Grad gibt es von ALTEC, Renusol, K2 und Mounting Systems. Die Systeme Renusol TS+, K2 Triangle/MultiAngle und Mounting Systems Trifix ProLine haben einen variablen Winkel und können auf Wunsch auf 20° eingestellt werden.

Für die Unterkonstruktion K2 Tilt Up Vento gibt es 3 einstellbare Winkel, unter anderem 20° und 25°.

PV-Aufständerung 30 Grad

PV-Aufständerungen mit einem Winkel von 30° sind von den Herstellern K2, Renusol, ALTEC und Mounting Systems verfügbar.

Die variablen Neigungswinkel der Systeme ALTEC FD|SD_VARIO, Renusol TS+, K2 Triangle/MultiAngle und Mounting Systems Trifix ProLine ermöglichen eine Anpassung auf 30°.

Das ALTEC FD|SD_VARIO System bietet eine Einstellmöglichkeit des Neigungswinkels zwischen 10 und 30°, während Renusol TS+ eine Anpassung im Bereich von 10 bis 35° zulässt. Die K2 Tilt Up Vento Unterkonstruktion verfügt über drei verschiedene Winkeloptionen, darunter auch 30°.

PV-Aufständerung 40 Grad

Sowohl das K2 Triangle/MultiAngle als auch das Mounting Systems Trifix ProLine System ermöglichen eine Winkeleinstellung von 10 bis 45°. Sie sind damit für die Aufständerung auf 40 Grad geeignet.

Das Aufstellen auf 40° ist allerdings in den meisten Fällen nicht sinnvoll, denn das System muss in der Regel fest mit dem Dach verankert werden (mit Dachdurchdringung). Zudem werden bei einer hohen Aufständerung die Schatten sehr lang, was schnell zur Eigenbeschattung führen kann.
